Downloads zur Fernrohrsteuerung mit Mikrocontroller III


Die Software

Alles wurde in Assembler mit AVR Studio programmiert. Die Quelltexte sind mit einer Tabulatorbreite von 18 Zeichen am besten lesbar.
Die Software ist noch unvollständig, enthält aber einige 64 bit Fließkommaroutinen, die vielleicht für andere AVR-Projekte interessant sind.

Download


Platinenlayout


Für das Platinenlayout verwendete ich die Freeware-Lizenz der 'Eagle'-Software. Sie erlaubt die (nicht kommerzielle) Herstellung von Platinen bis 100x80 mm Größe mit zwei Ebenen.

Layout als Eagle-Datei (in dieser Version noch nicht getestet).

Voransicht (103 kByte).

Die Layout-Software Eagle wird von der Firma CadSoft zum Download angeboten.


Anschluss des Bedienteils

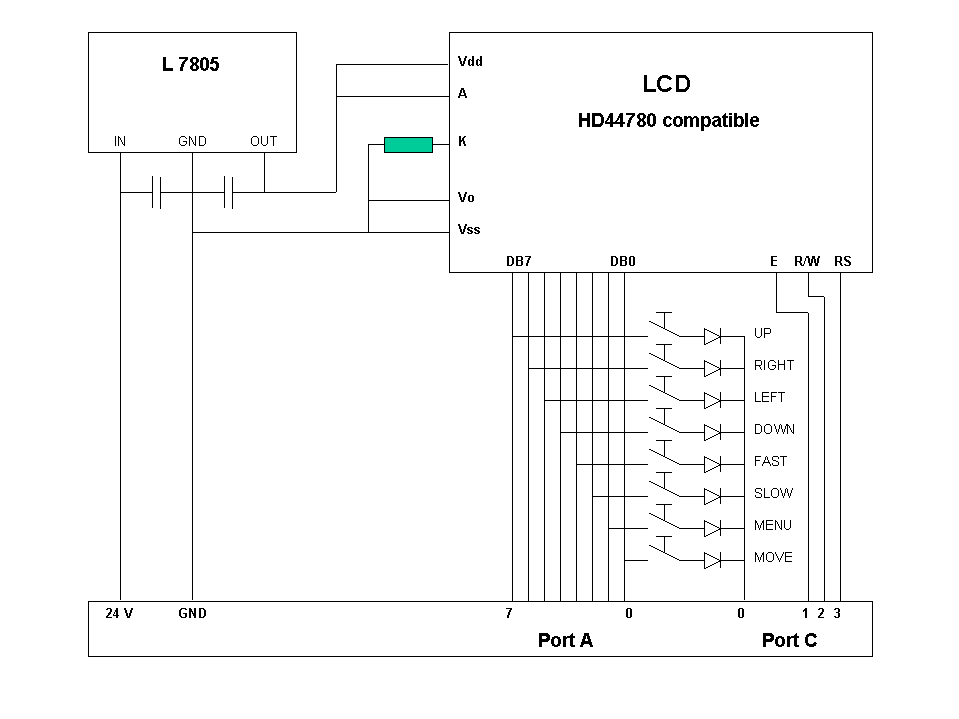

Dieser Schaltplan zeigt die Verbindungen zwischen Bedienteil und Steuerung.
